总线重置工具

总线重置工具是 SCSItoolbox 套件（6.0 版及更高版本）的最新补充。使用总线重置工具，您可以使用多种方法向 SCSI 工具箱可访问的任何外围总线发出总线重置。

本页将介绍如何使用总线重置工具图形用户界面，但请记住，通过总线重置工具的 GUI 提供的所有功能也可以通过对开发者工具箱 API。

启动重置工具

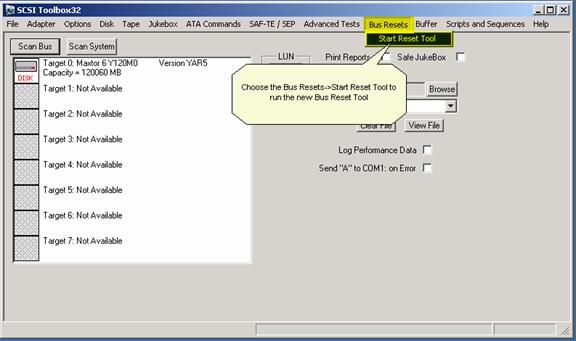

重置工具可通过 SCSItoolbox（版本 6.0）中的 Bus Resets 顶部菜单选项访问 - 如下所示：

点击这个选项将启动总线重设工具，这是一个单独的应用程序，当SCSItoolbox运行时，它可以不运行或最小化。

导航重置工具 GUI

– 选择要重置的主机总线适配器

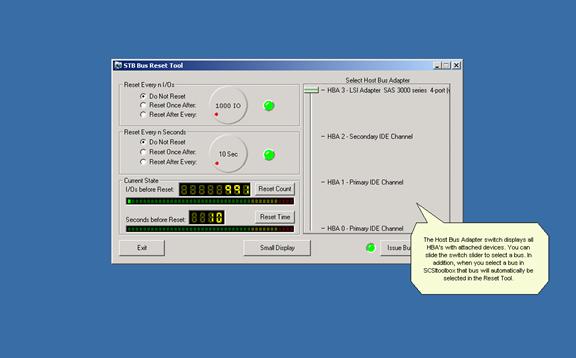

使用 GUI 右侧的滑动开关选择要重置的主机总线适配器。注意 – 只有连接了设备的 HBA 才会显示在滑动开关中。

总线重置工具与 SCSItoolbox 通信，因此当您更改 SCSItoolbox 中的总线（使用扫描系统按钮或主菜单适配器选项）时，您当前使用 SCSItoolbox 选择的总线将在总线重置工具中被选中。当然，您可以随时手动选择您想要的任何总线。

另请注意 - 当前状态窗口中显示的信息是有关当前由滑块开关选择的主机总线适配器的信息。

• 手动发出重置

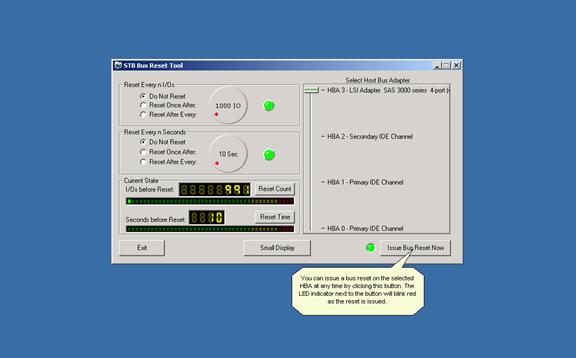

随时单击“立即发出总线复位”以对当前选定的总线发出复位。发出重置时，此按钮旁边的 LED 将与滑块开关选择器控件中的 LED 一起闪烁红色。

• 自动重置

总线重置工具的自动重置功能是一项强大的功能，可以启用迄今为止尚未提供的新测试场景。使用总线重置工具可以使用两种类型的自动重置 –

按时间自动复位和按 I/O 数量自动复位。

这两个选项允许您通过一个或多个异步总线重置来中断 SCSItoolbox 中的任何测试——基于时间生成，或者在选定总线上发生用户指定数量的 I/O 后生成。

按 I/O 数量重置

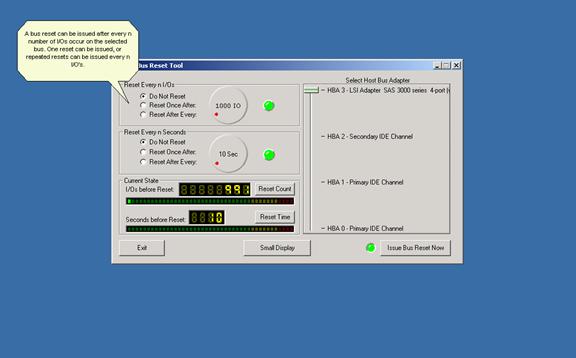

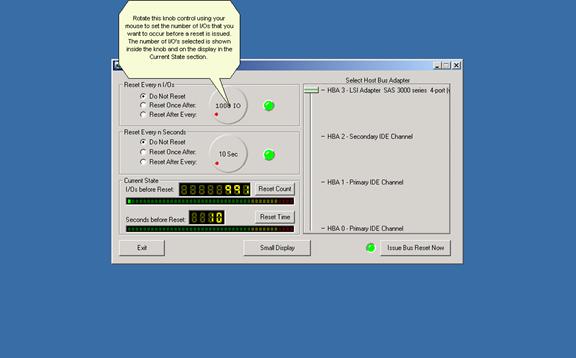

通过使用旋转旋钮来选择I/O的数量，你可以在该数量的I/O发生时发出一次重置（最多1,000,000个I/O），或者你可以选择在每次发生该数量的I/O时发出一次总线重置。

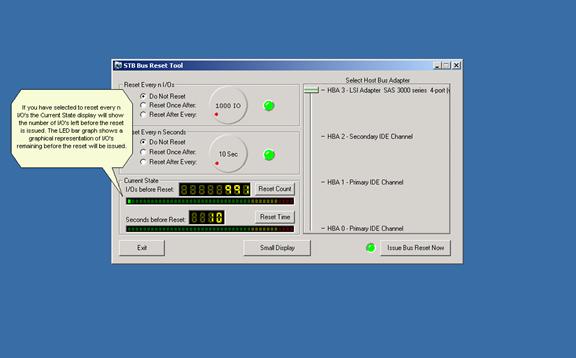

总线重置工具与 SCSItoolbox 通信以显示在发出重置之前剩余的 I/O 数量。

按秒数重置

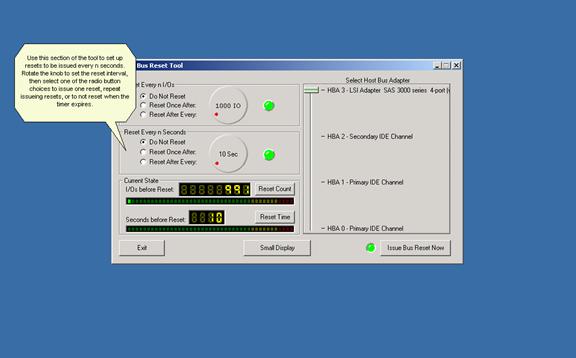

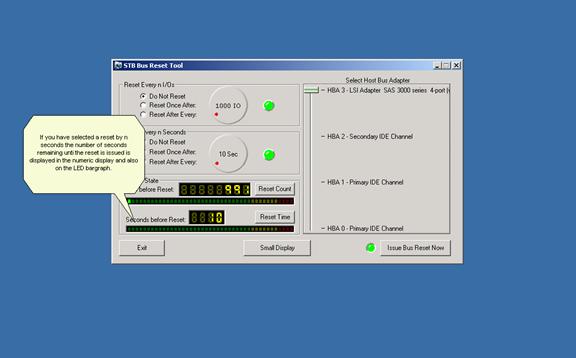

通过使用旋转旋钮选择秒数，您可以在经过该秒数时发出一次重置，或者您可以选择在每次经过该秒数时发出一次总线重置。

总结

总线重置工具允许您将准确的可重复总线重置合并到您的测试场景中。 GUI 允许快速交互式测试，例如在测试 CDB 操作期间随机注入重置，或在用户定义的 CDB 之前发出总线重置以测试命令合规性。

能够在Visual Basic或Visual C++程序中使用开发者工具箱api库发出手动重置、按I/O数量重置或按时间重置，为您的制造和ORT测试过程带来新的复杂性。

总线重置工具适用于支持总线重置的任何外围适配器类型 - SCSI、光纤通道、SAS、ATAPI。对于支持设备重置的总线类型，如 ATA 或 SATA，总线重置工具会发出重置设备命令。
